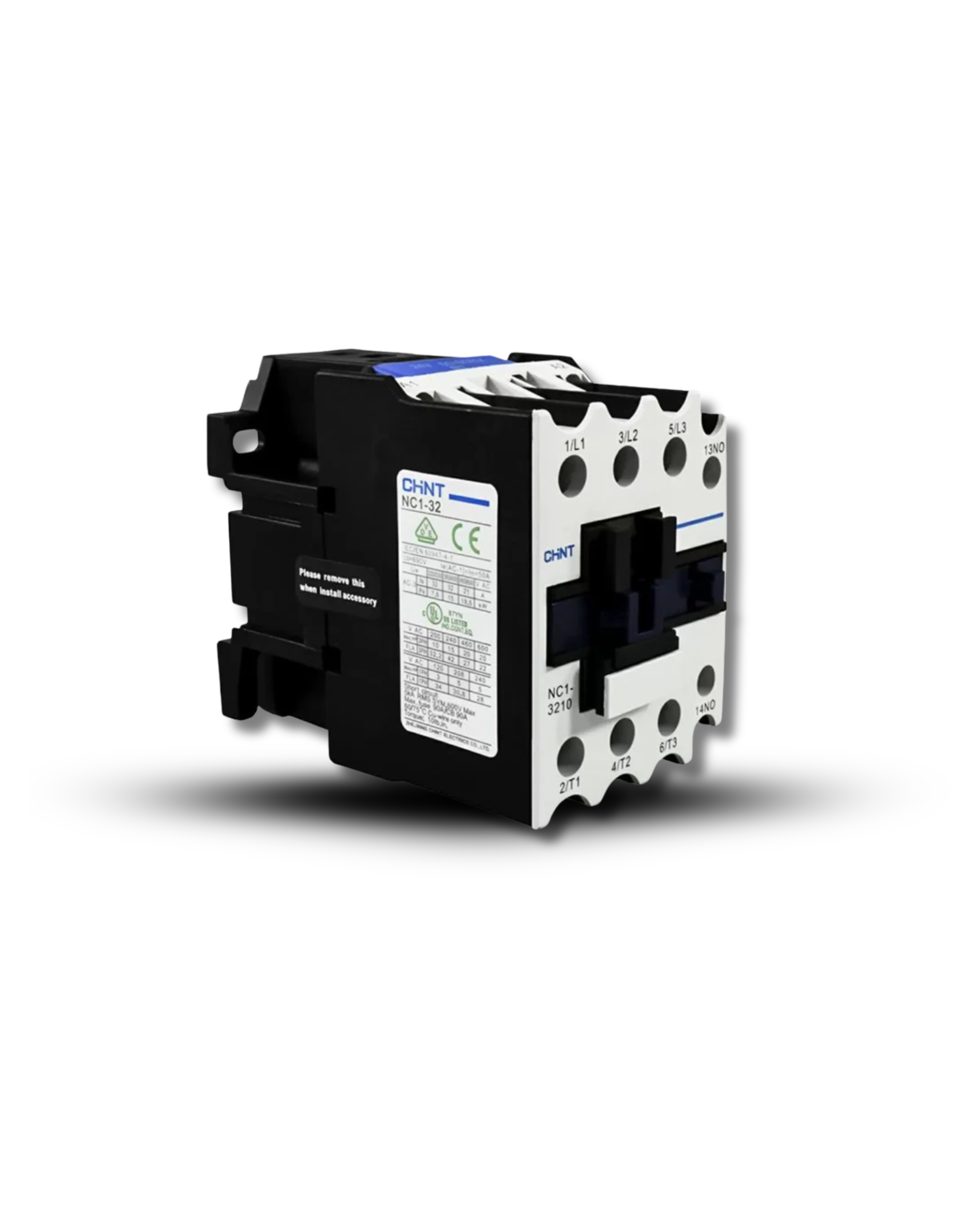

CONTACTOR 32A AC3 1NA CHINT SHT04144

Contactor CHINT NC1 Serie

Descripción general:
El contactor CHINT está diseñado para aplicaciones industriales, combinando alta confiabilidad, facilidad de mantenimiento y seguridad. Su estructura integra un sistema de extinción de arco, contactos de acción directa, base de aleación de aluminio y sistema magnético (bobina y núcleo de hierro), garantizando un rendimiento óptimo.

La bobina se monta dentro de un armazón cerrado de plástico, que permite inserción y extracción directa, facilitando el mantenimiento y la reparación.

Componentes principales

• Sistema de contactos: Acción directa, doble contacto de interrupción.

• Base/soporte: Aleación de aluminio.

• Sistema magnético: Bobina y núcleo de hierro integrados en armazón cerrado.

• Bobina: Montaje extraíble para mantenimiento fácil y seguro.

Características técnicas

• Certificaciones: NC2-115~800 CE, VDE, UKrSEPRO, EAC, RCC, UL

• Valores nominales eléctricos: CA 50/60 Hz, hasta 690 V, hasta 800 A

• Aplicación: Permite conectar y cortar circuitos a distancia; protege el circuito ante sobrecargas mediante relé térmico.

• Rango de temperatura ambiente: -5℃ ~ +40℃

• Altitud máxima: ≤ 2000 m

• Categoría de instalación: III

• Condiciones de montaje: Inclinación máxima ±5° respecto al plano vertical

• Normativa: IEC/EN 60947-4-1

• Grado de protección: IP00 (IP20 en cara frontal con cubiertas SHD)

Especificaciones de modelo

• Marca: Chint

• Voltaje de bobina: 110 V AC

• Capacidad nominal: 26–40 A

• Número de entradas: 3 polos
